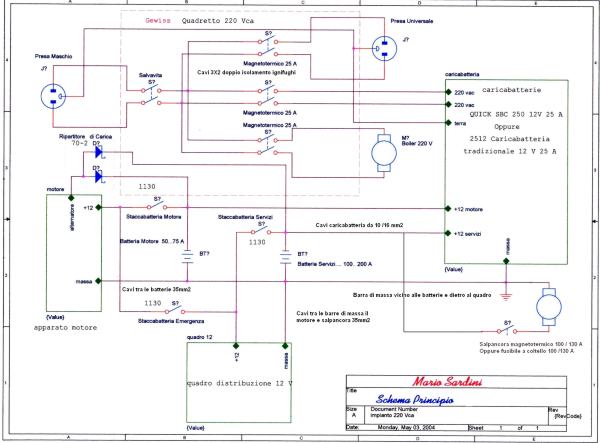

Impianto elettrico di bordo - Schema di principio

impianto di bordo

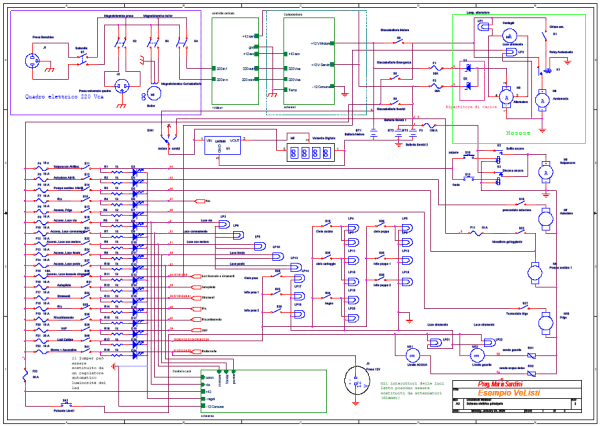

Impianto elettrico di bordo - Schema generale

schema generale

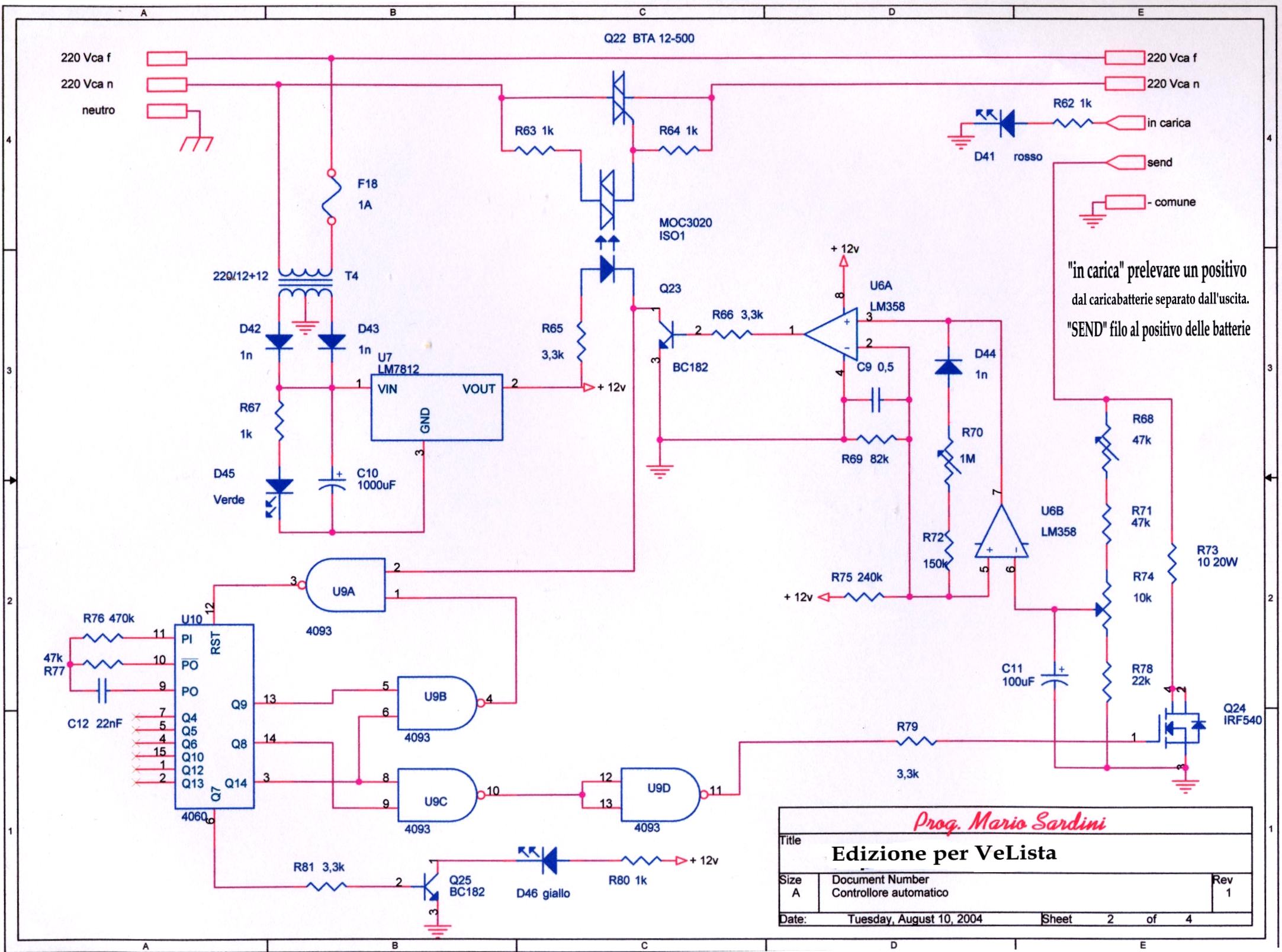

Controllo automatico per carica-batterie - Schema elettrico

controllo - schema

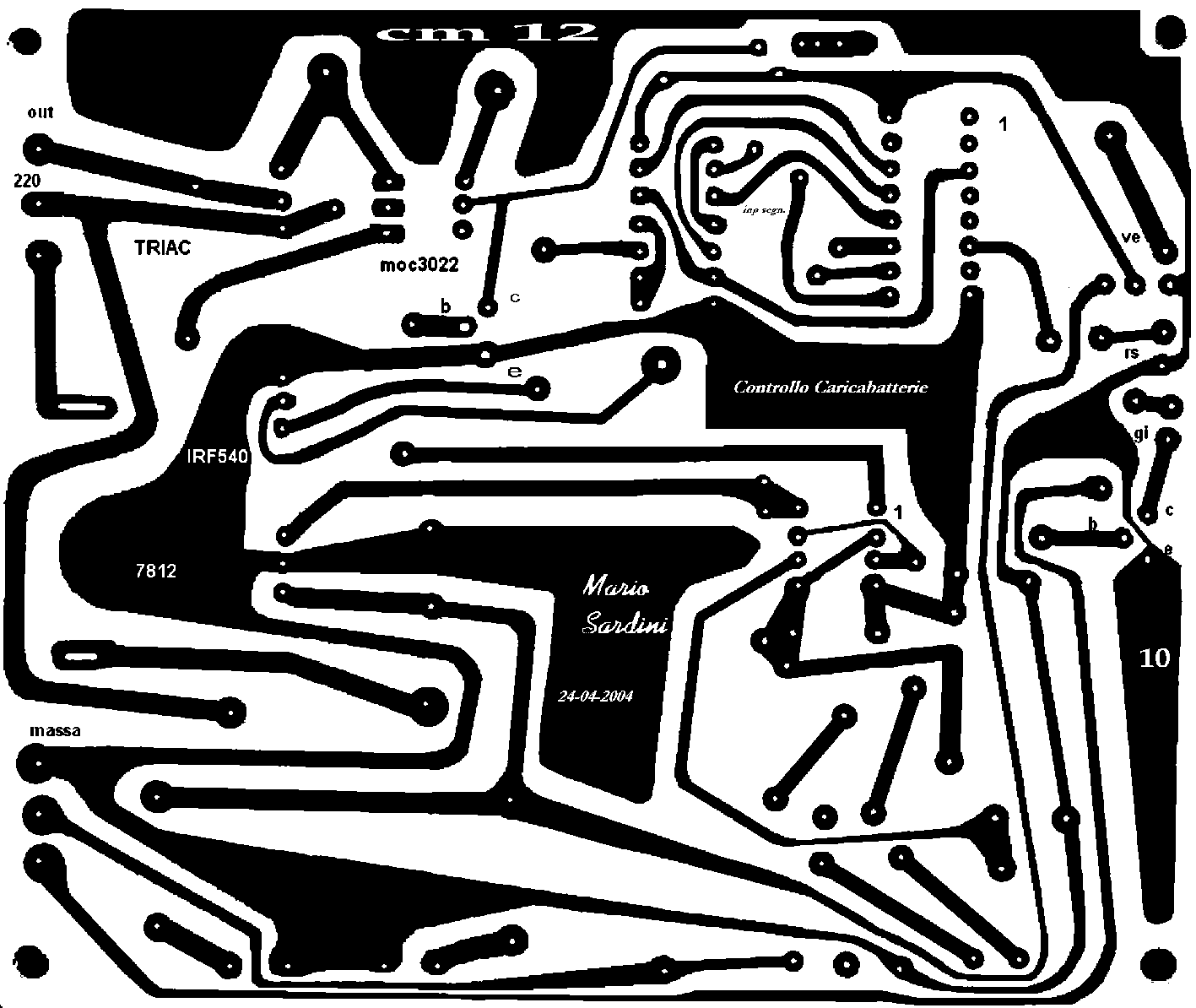

Circuito stampato (lato saldature)

controllo - ccto stamp
dimensioni reali 12x10cm

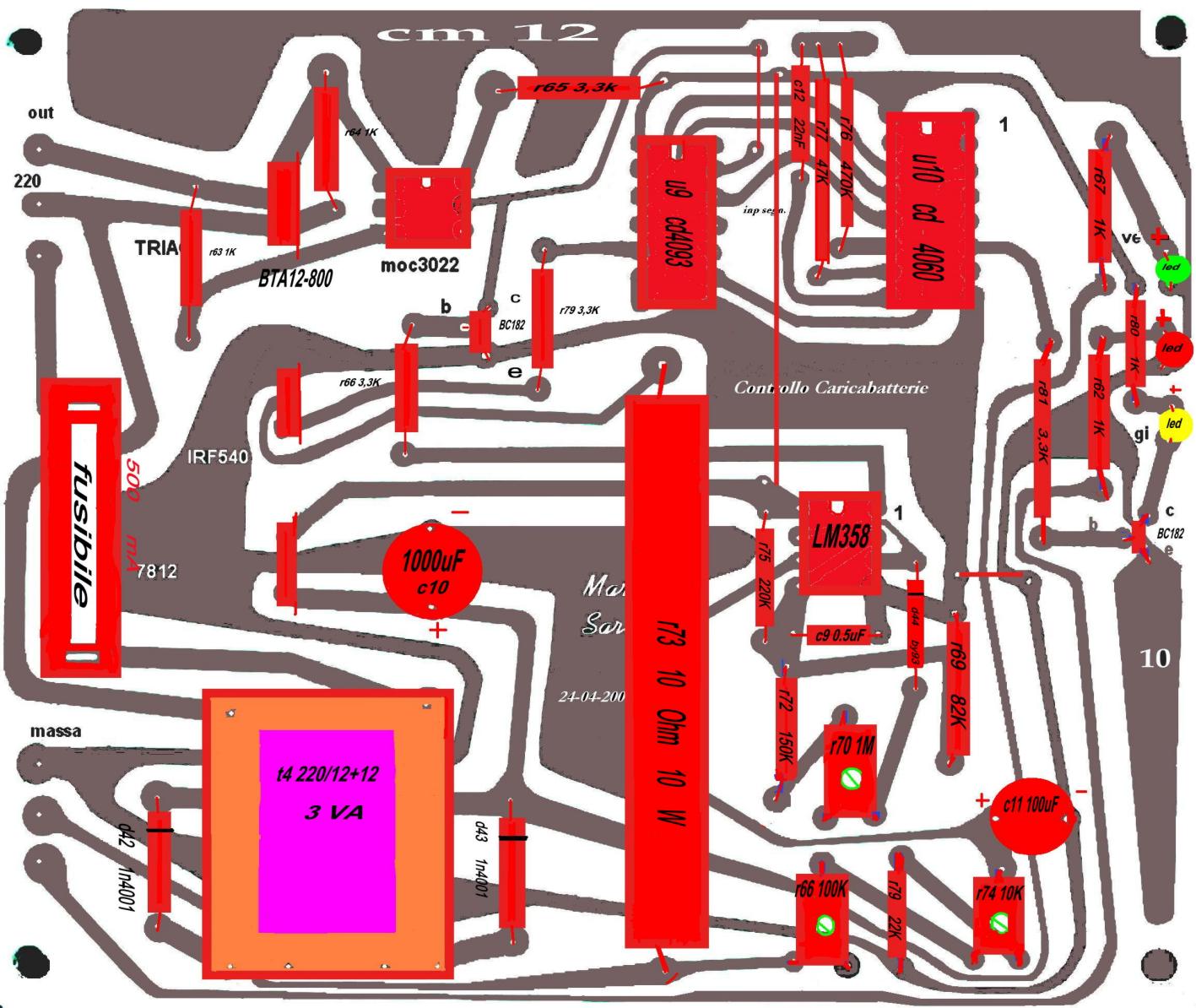

Montaggio componenti

componenti
dimensioni reali 12x10cm
